"지역난방 A to Z: 구조, 설치, 온수공급 원리부터 난방불량해결까지"





목차

지역난방 세대 내 시설 구조 및 설명

실제 설치 사진

지역난방 세대 내 온수 공급순서

지역난방 사용시 난방불량 해결방법







지역난방 세대 내 시설 구조 및 설명

▣ 지역난방 세대 내 시설 구조 및 설명

○ 난방지시부 : 난방사용량을 나타내는 외부장치입니다
○ 온도조절기 : 일정한 실내온도를 유지하기 위해 구동기를 개폐
○ 스트레이너: 배관 내 이물질을 제거
○ 정유량밸브:세대 공급유량을 설계유량으로 제어
○ 난방구동기: 온도조절기와 연동하여 난방수 차단 공급
○ 난방열량계:세대 난방측전
○  에어뺴기 밸브 :세대 내 에어를 제거하기 위해 여닫을 수 있는 밸브



실제 설치사진

▣  실제 설치 사진

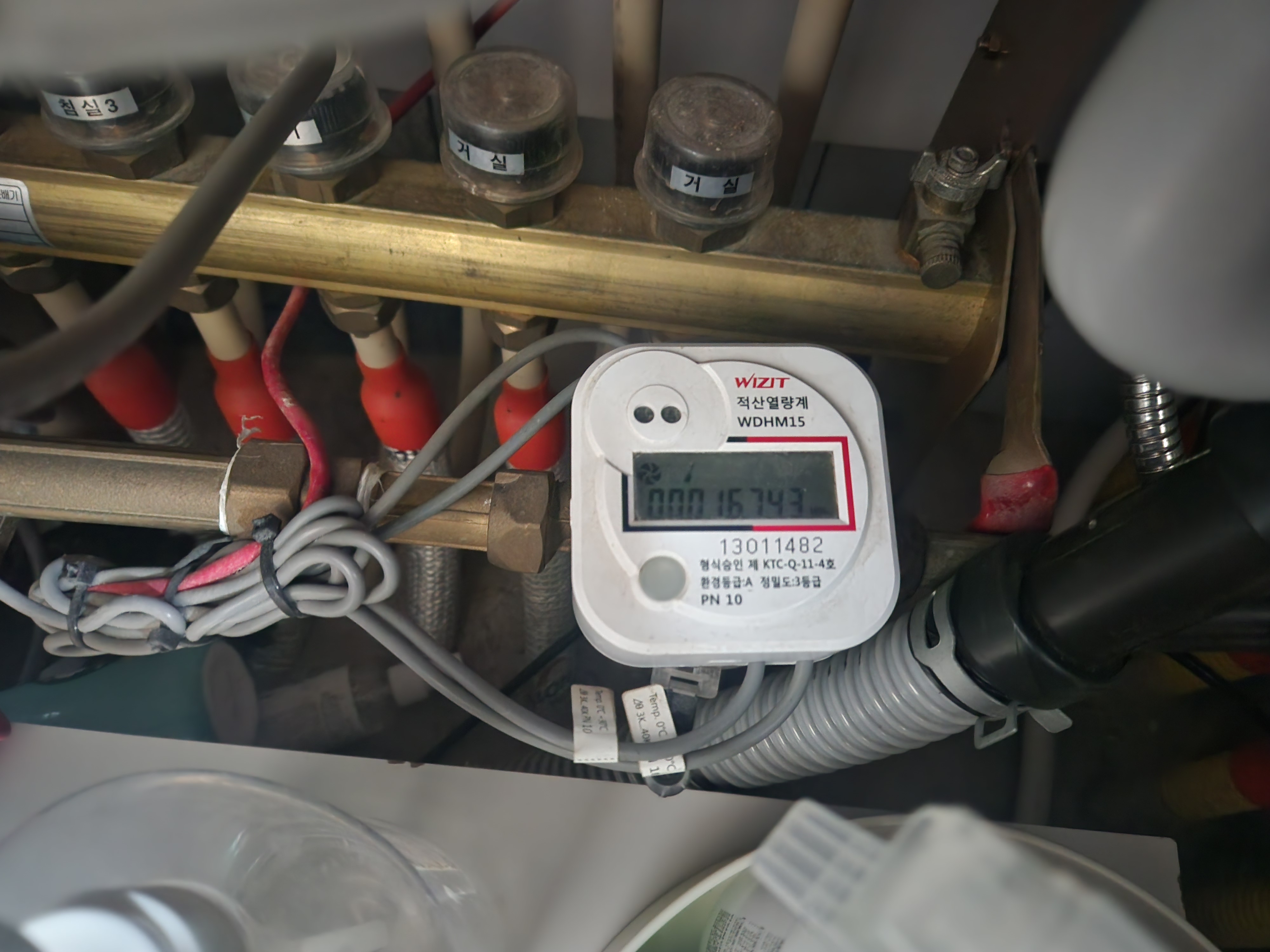

적산열량계 실제사진

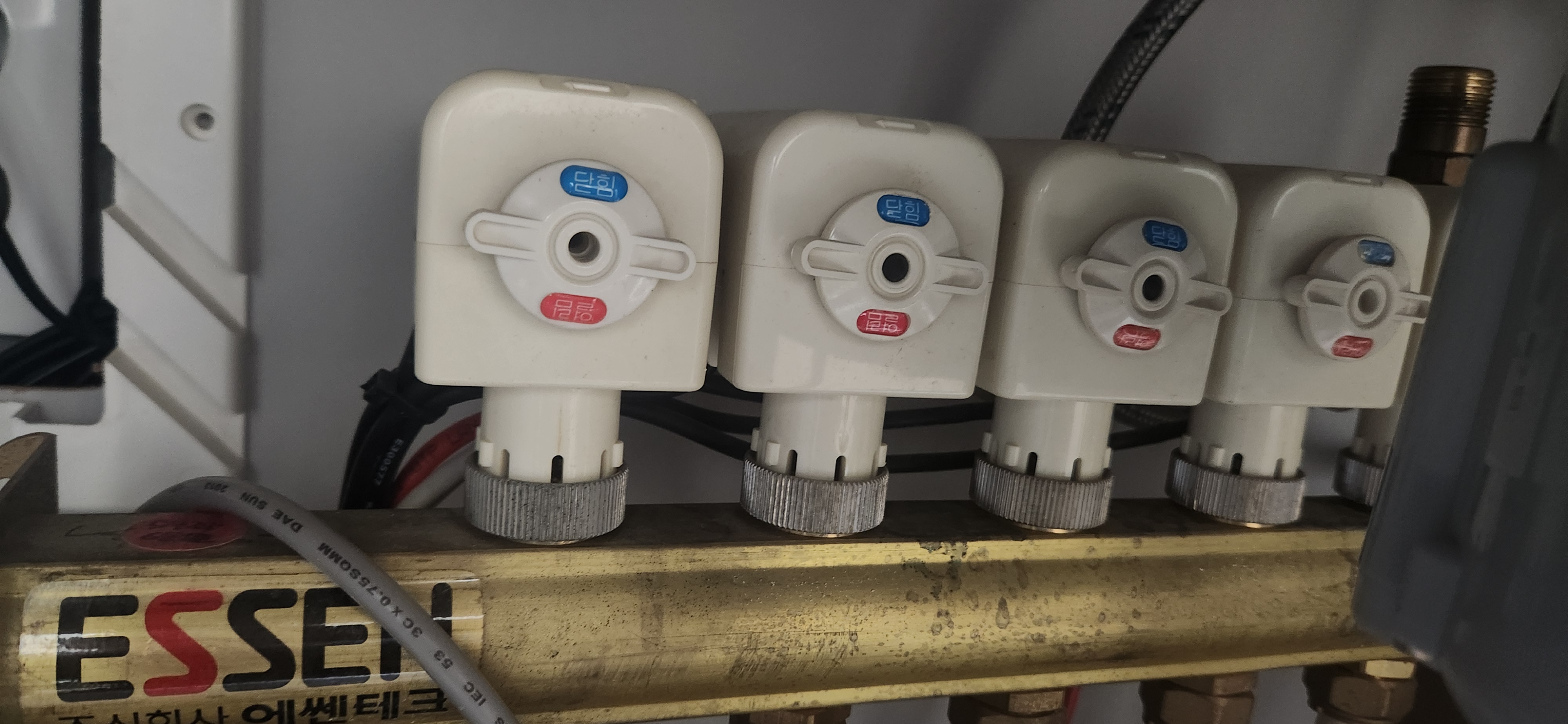

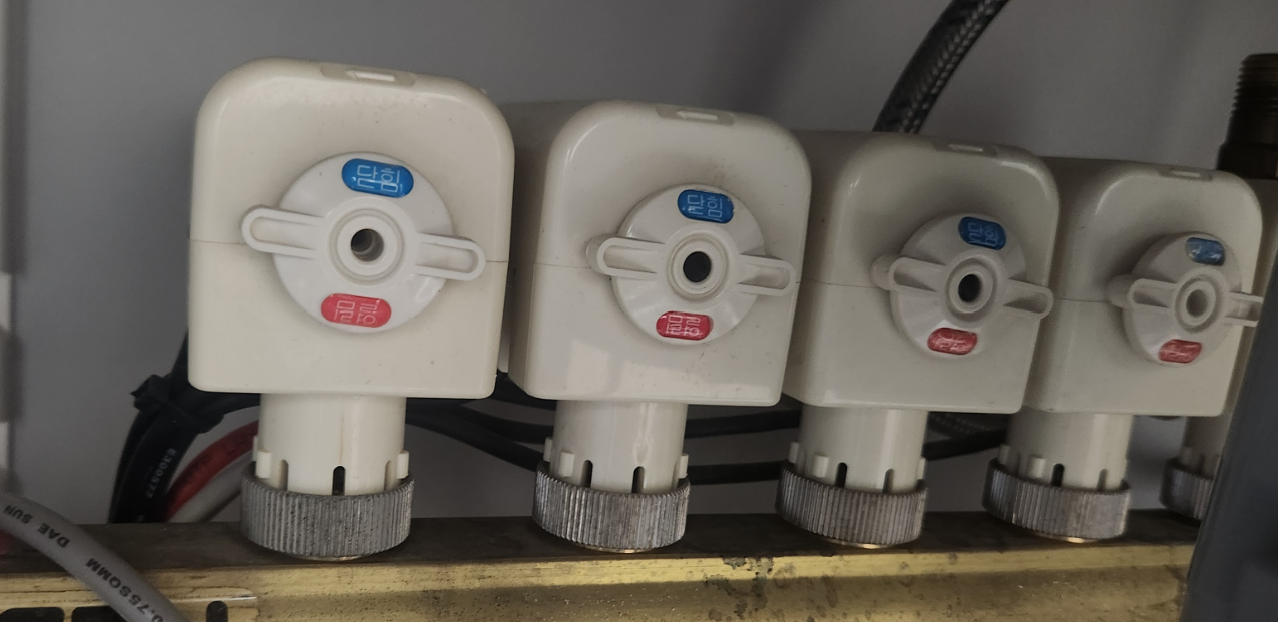

각 방 난방에 연동된 구동벨브 공급관(침실 및 거실 )

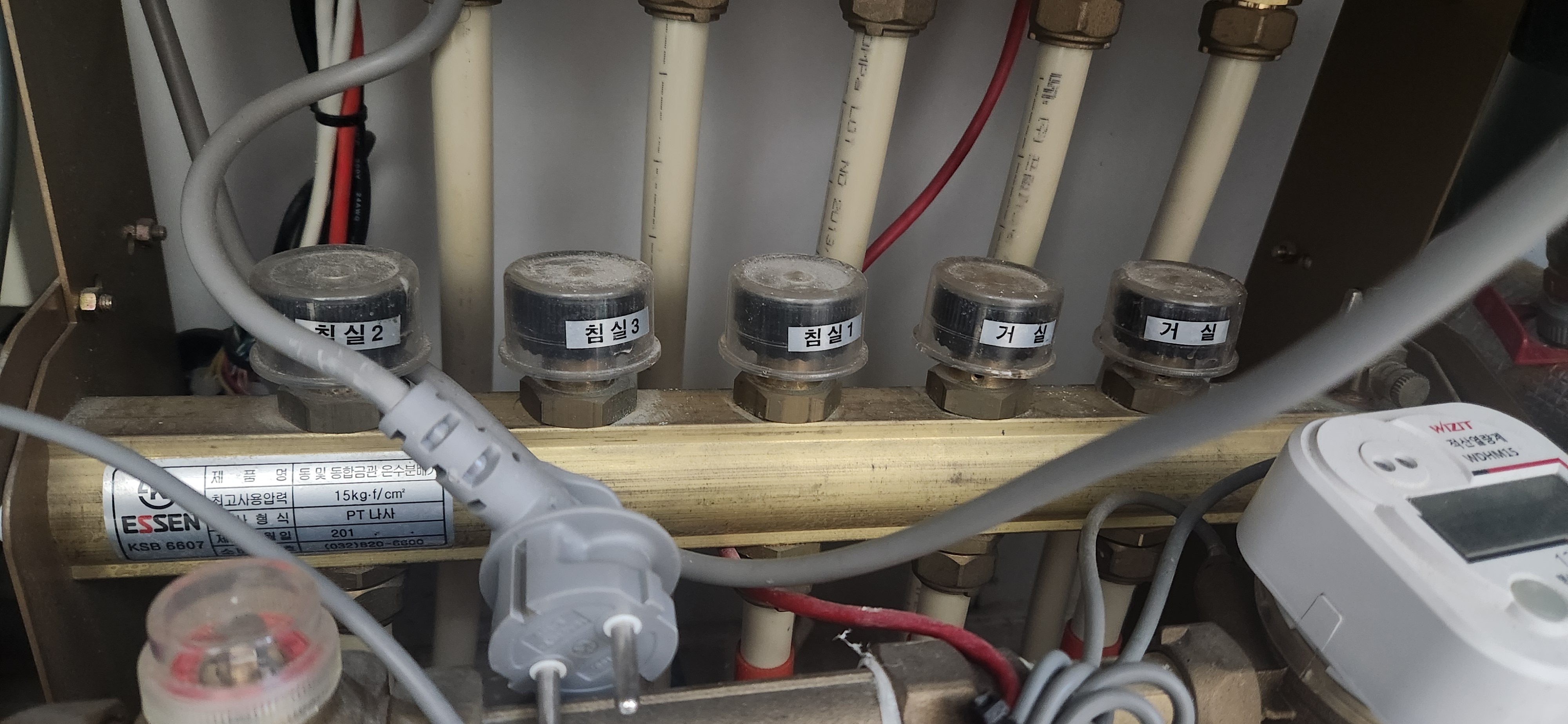

각방 난방의 온수분배기 회수관

세대 내 지역난방 전체적 사진



전체적 사진에 따른 기기들 위치





지역난방 세대 내 온수 공급순서

▣ 지역난방 세대 내 온수 공급순서

● 난방 인입 차단밸브 통과
     (각방의 실내온도조절계의 온도 지시에 따라)

→  스트레이너

→ 온수 분배기, 난방구동기를 통해 필요한 곳에 온수 공급(공급온도 50℃~60 ℃ )
→ 각방에 난방
→ 사용된 난방수 회수관으로 모임(회수온도 35 ℃ ~ 40 ℃ )

→  난방구동기 조절 밸브 →  적산열량계 → 정유량 조절밸브 →  기계실




지역난방 사용시 난방불량 해결방법

▣ 지역난방 사용시 난방불량 해결방법


 1. 실내온도 조절기

점검세대 실내온도 조절기 사용방법을 확인
전원상태 점검, 동작상태 점검, 설정온도와 현재온도를 확인한다
실내온도 조절기의 고장으로 난방정지 및 공급이 비 정상적으로 동작하는지 점검



2. 온수분배기, 온도조절 밸브

난방 회수측에 달려 있는 온도 조절밸브

① 외관이 누수, 부식, 파손이 되었는지 확인 필요
② 실제 밸브개도등을 확인함( 열릴때 밸브의 열림이 수직으로 변함)
③ 온수분배기 공급측 배관 온도를 측정
   - 밸브 부위 누수로 인한 부식이 가장 흔한 고장 사례

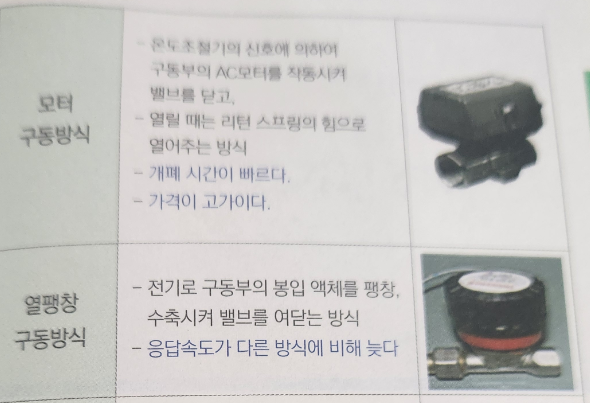

구동기의 종류

구동기종류: 모터구동방식, 열팽창구동방식

구동기의 종류2: 솔레노이드 구동방식, 형상기억합금 구동방식

 온수분배기 고장 체크 방법

㉮ 온수분배기 외관점검( 누수, 부식파손)등 실별 밸브개도 확인

㉯ 분배기 공급 환수온도 측정 : 온수부ㅜㄴ배기 공급측 배관온도 측정(적외선 온도계)

  - 온도가 기계실에서 공급하는 정상온도까지 상승하면 정상적인 유량 형성

  - 회수측 온도가 공급배관과 약 10도~ 15도정도 차이면 정상

㉰ 온수 조절밸브 정상동작여부 확인

  - 온도조절기의 온도를 상승시켜 온도조절배르의 구동기와 연계된 동작이 정상적으로 이루어 지는 지 확인

3. 세대 계량기



● 계량기의 주요 고장유형

배터리 방전, 유량부 이물질 유입, 유량부 누수, 유량부 펄스신호 불량등



● 세대 계량기 고장 체크방법

- 유량신호 케이블의 소손이나 피복상태 정상인지 확인

- 배터리 상태 확인(3.3V이하시 교체) : 5년 경과시 배터리 교체 추천

- 계량기 회전상태와 회전속도를 확인

   임펠러가 자연스럽게 회전하면 정상이며, 불규칙하거나 틱틱 이음이 발생하면 내부 이물질, 기어손상 의심

- 계량기와 외부지시부 지침값은 동일하여야 정상

  세대 계량기와 원격지시부의 지침은 소수이하 단위가 다른경우가 있으며, 검침 이후 사용량이 항상 같어야 함




4. 정유량 밸브

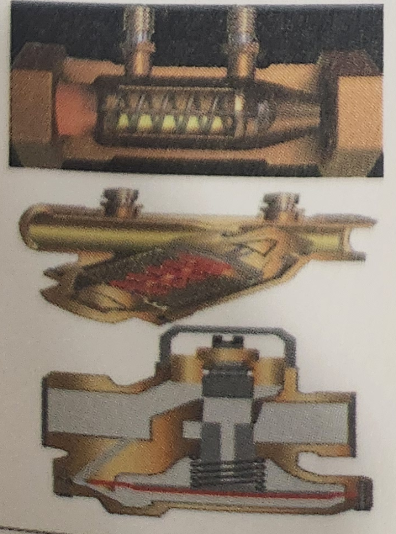

정유량밸브 구조 및 실제사진



정유량밸브 구조사진2

각 세대의 공급 유량을 일정하게 하는 역할을 하는 밸브로서 각 동 1층세대와 15층 세대는 압력차이가 발생되어 난방공급 수량 차이가 상이하므로 세대 난방수를 일정하게 공급하기 위해 설치



 정유량밸브 고장 체크 방법

㉮ 난방을 일정한 온도로 설정 후 각방의 난방 온도를 체크

㉯ 이때 특정방만 유난히 난방이 약하거나 전혀 되지 않는다면 정유량 밸브가 막혔거나 고장났을 가능성 큼

㉰ 난방분배기 유량확인 : 난방분배기 커버를 열어서 유량계를 확인

㉱ 설계유량 값을 확인함

평수	수도권 대구 (10 l 기준시간)	수원, 청주	양산, 김해
50 ㎡	2.7 lpm(220초)	2.9 lpm (205초)	2.5 lpm (240초)
60 ㎡	3.3 lpm (180초)	3.5 lpm (170초)	3.0 lpm (200초)
85 ㎡	4.6 lpm (130초)	5.0 lpm (120초)	4.3 lpm (140초)


♣ 난방 유량부가 1401.04 ㎥ 로 소수점 이하 둘째자리가 상위숫자로 바뀌는 소요시간을 재는 것이 키 포인트입니다

(여기에서는 4부분이 1로 돌아와서 0으로 바뀌는 시간입니다=, 85제곱미터의 경우 130초)

♣ 또는 * 표시가 나타나거나 사라지는 표시시간이 85제곱미터의 경우 130초



단위 환산을 해보면 1 ㎥ =1000l 이고 10L = 0.01 ㎥ 임

즉10L 는 120초이고 LPM을 역산시

10L:120초 = XLPM : 60초 현재 X =5lpm정도라는 계산이 나옵니다


㉲ 난방유량과 실제 유량값을 비교

㉳ 정유량밸브 고장 판단 및 정유량밸브 조정

- 난방수가 세대로 과다하게 유입될 경우 난방불량은 발생하지 않으나 소음이 심해지고 난방비가 과다 발생

-  난방수가 세대유량보다 적을시 난방불량이 발생

  유량값 조정이 가능한 밸브는 유량 재조정 및 분배비 분배를 적절히 조정하여 설계유량값으로 흐를 수 있게 조정해야 함





5. 스트레이너

스트레이너 구조사진 및 실제사진

스트레이너 구조사진2

주요발생원인:

- 스트레이너에 이물질이 부착되어 유량흐름이 방해되었을시 난방불량 발생



스트레이너 청소 후

-  열량계를 통해서 유량의 흐름이 개선되었는지 확인, 이물질의 유입정도에 따라 다르나 3년 경과시 청소
