꼭 알아야 할 수전 설비 고장 사례 및 예방 방안 완벽 가이드






목차

1. 변압기

2. 아파트수전설비 고장예방

3. 보호계전기

4. 전력용 콘덴서

5. 비상발전기







1. 변압기

1. 변압기
  1.1 유입변압기



• 외관상태: 외함의 부식, 누수여부
• 부싱상태: 애자의 소손, 파손, 아크의 흔적여부, 부싱 절연캡 이상여부
• 유량 및 유온상태: 유량, 유온의 적정여부, 유온계 작동상태
• 호흡기 상태: 유입변압기의 흡습제상태, 호흡기 상태
• 변압기의 선정: 전기설비 특성(설치장소) 감안
• 절연저항측정, 용량의 적정, 운전상태, 병렬운전 시 적정성



 1.2 몰드, 건식변압기



• 외관상태: 이상음, 탄화 흔적, 오염여부
• 단자상태: 단자의 오손, 파손 및 아크의 흔적여부
• 접지시설상태: 외함접지, 제2종접지
• 설치상태: 몰드변압기의 경우 몰드된 코일의 크랙여부
• 몰드변압기 전격방지조치: 몸체에 사람 접촉가능여부
• 위험표지상태: 변압기 주변에 사람의 접근 위험표지, 청결상태, 충전부와 이격거리


1.3 고장사례 및 예방대책

• 유형: 몰드변압기 과부하로 권선 절연이 탄화 층간단락
• 문제점: 장기간 과부하로 변압기 운전
• 예방대책: 열화상 진단장비 활용 상시점검, 상시 최대부하의 적정한 운전관리 필요, 각종 보호장치(과전류계전기등) 설치로 열화예방



2. 아파트 수전설비 고장예방

2. 아파트 수전설비 고장예방

• 효과적인 환풍/냉각으로 하계 변압기 과열 소손예방 협조요청
• 선풍기 냉각시 전기실 개방하여 환풍시행(별도 출입통제장치 필요)
• 배기덕트의 경우 설치비가 낮으며 별도 비용발생 없음
• 별도의 환풍장치가 없을 경우 우기에 제습기등을 구매하여 설치하는 것도 도움이 됨

 3. 보호계전기

3. 보호계전기
   이상상태를 감지하고 신속한 사고를 제거, 파급사고 방지, 고장복구 신속화와
    계통의 안전운전을 위하여 전력공급 신뢰도를 확보하는 중요한 장치
   ① 전력계통에 생기는 사고의 제거
   ② 파급사고의 방지
   ③ 복구의 신속화

 3.1 보호계전기 정정지침

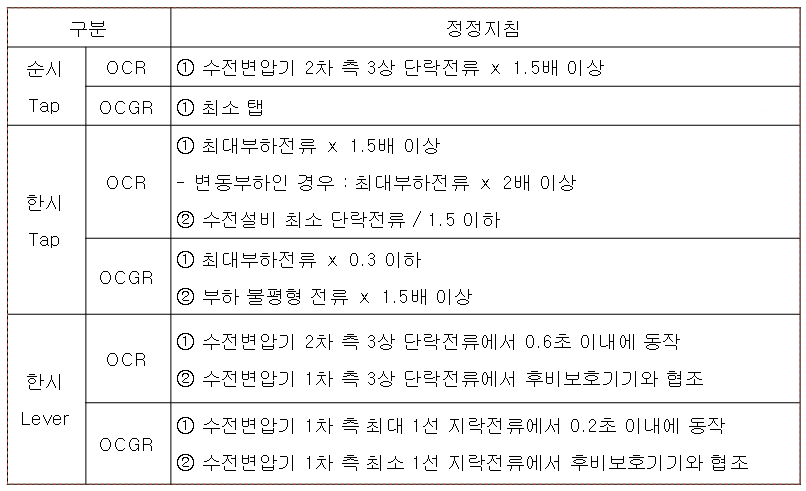

보호계전기 지침

 3.2 보호계전기 유지관리

• 보호계전기는 전기설비 법정검사 도래 시 현장 검사 방법(전기안전공사)과 보호계전기 시험(별도발주 및 검사)을 통한 2가지 방법이 있습니다.
• 정기시험은 사용개시 후 적절한 간격을 두어 정기적(1년에 1회 또는 2∼4년에 1회 등)으로 시험을 해서 다음 정기시험 때까지 사용상 지장이 없는지 확인하는 것




 4. 전력용 콘덴서

4. 전력용 콘덴서

  4.1 전력용 콘덴서역할
     - 선로에 병렬 접속하게 되면 진상 무효전력 발생원이 되어서 선로 및 부하에 진상 무효전력을 공급하고 역률개선역할을 수행함

  4.2 전력용 콘덴서 사고원인
    - 전력용 콘덴서는 정지기기로서 완전 밀봉된 구조로 되어 있기 때문에 내부고장시 매우 큰 폭발력과 인명피해 발생

    - 전력용 콘덴서의 사고의 원인은 콘덴서 자체의 결함에 의한 원인 이외에 과전압, 고조파, 서어지의 침입, 주위온도상승, 사용환경 등 외적인 요인으로 사고가 많이 발생
    - 특히 최근에는 정보통신 기기의 증가와 인버터, UPS 등 변환장치 부하의 증가로 인하여 수변전설비의 고조파 증가로 인한 콘덴서의 사고가 증가하고 있어서 이에 대한 대책 필요


  4.3 전력용 콘덴서 사고사례

사례 1: 고조파에 의한 리액터소손-> 파급으로 주변압기 소손
사례 2: 고조파에 의한 과열-> 정류용 변압기 소손

 5. 비상발전기

5. 비상발전기
   정전 등의 이유로 공급전원이 차단되면 수용가의 비상발전기 등의 예비전력으로 자동 절환

 5.1 주요 특징

비상발전기

     - 주전원 정전 시 ATS를 통해 비상전원으로 사용
     - 자동 또는 수동전환 가능/옥내외 설치/ 조작전압 DC2V
 5.2 사고사례

발전기 사고사례


원인: 배터리 불량
예방법: 엔진 시동 전 확인
 - 전해액 부족시 확인 후 보충
