꼭 알아야 할 수전 설비 고장 사례 및 예방 방안 완벽 가이드(2)

  목차

목차
피뢰기의 기능1

ASS, LBS(부하개폐기)
 -ASS, LBS의 열화요인
 -ASS란, ASS세팅
 - ASS의 점검
 - ASS의 고장사례
 - ASS고장 예방대책
 - LBS란
 - LBS의 고장사례
 - LBS 고장 예방대책

COS란-
COS고장사례
- COS예방대책
ALTS란
- ATLS의 고장사례

MOF, MOF의 고장사례









▣  피뢰기의 기능

   - 뇌 또는 회로개폐에 의한 과전압을 제한하며 속류*를 차단함
    * 속류: 방전현상이 끝난 후 계속하여 상용주파의 전원에서 공급되어 피뢰기에 흐르는 전류

피뢰기의 기능


* 서지: 송배전계통에 있어 정상전압을 초과하여 순간적으로 발생하는 전압

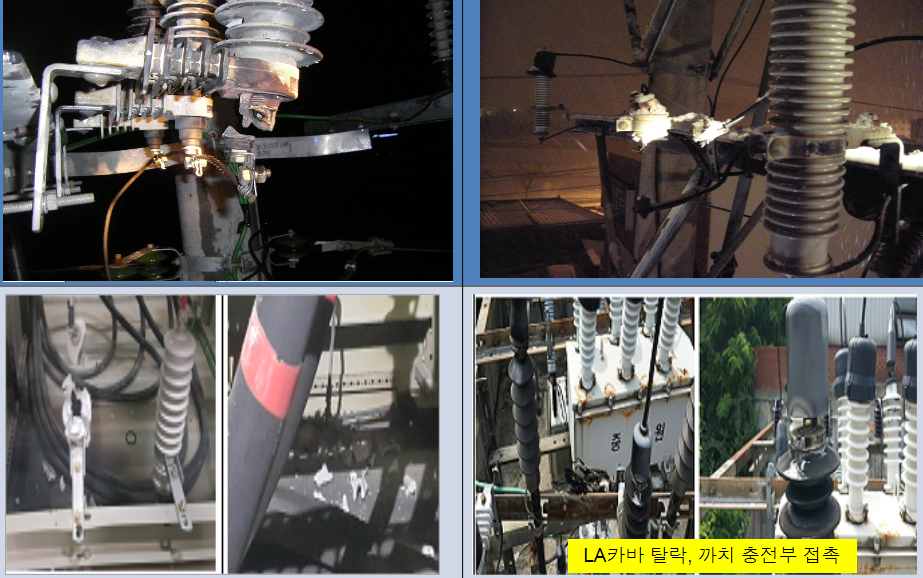

LA 고장사례




▣ ASS, LBS (부하개폐기)

◎  ASS, LBS 열화의 주요 요인
    열화 주요 요인
    - 전기적 요인 : 외뢰, 내 뢰이 의한 서지전압과 과전압, 부분방전등
    - 열적요인 : 과부하 단락, 고조파 진입(팽창수축, 변형, 비틀림, 탄성저하)등
    - 기계적 요인: 동작의 반복, 외부응력, 진동, 충격, 과전류, 단락(피로, 균열파손, 마모, 변형, 접촉불량)등
    - 환경적 요인: 먼지, 오손, 염분부착, 습기, 고온, 자외선(표면절연불량), 금속부식(접촉불량 파손), 절연물 변질(트래핑)
    - 기타: 외상, 작은 동물침입, 시공, 설계불량 등

◎  ASS

   - 300 KVA초과 시 인입구 개폐기 구내사고를 분리하여 선로파급 예방
   - 800A(+-10%) 이하 고장전류 차단초과는 무전압 개방

◎ ASS 세팅
   - 상: 정격전류 2~3배, 계약전력/(3*13.2) OR 계약전력/(√3*22.9) ≒ 25 [A]
              25*2~3 = 50~75 [A]  ☞ 70 [A]  선정
   - 지락: 70/2 =35 [A] 선정


◎ ASS 점검
  - 외관상태: 본체 외함의 변형유무 및 붓싱의 균열, 파손유무 점검
  - 절연저항 : 무전압상태에서 메가로 절연저항 측정
      (도전부와 대지사이 500MΩ이상, 제어회로와 외함 간 5M Ω이상 )
  - 접지상태 점검

◎ ASS 고장사례 :

ASS 노후 및 내부소손으로 3상 단락고장



큐비클 수분침투에 의한 소손

◎ ASS 고장 예방대책
  ⓐ 노후 수분침투 우려 개폐기 적기교체
  ⓑ 큐비클 수분침투, 환기상태, 지지애자 균열(열화상) 주기적 점검
  ⓒ 제어함 배터리 정상상태 주기적 점검 시행


◎  LBS
     부하전류를 개폐하는 인입구 개폐기
     전력퓨즈와 조합하여 고장전류 차단, 단락사고 보호기능(전력퓨즈)

   - 1상 결상 시 전력퓨즈 동작표시장치가 돌출하면서 트립장치가 작동하여 스프링에 의하 자동개방(3상 연동개폐됨)
   - 정격 24kV, 630A,

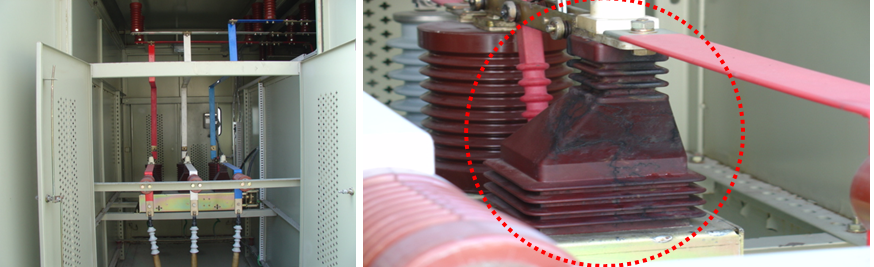

◎  LBS 고장사례

큐비클 내부 습기과다로 인한 섬락

◎  LBS 고장예방대책
   - 환풍장치 및 배수구 점검, 흡습제 비치
   - 큐비클 내부에 빗물등 수분이 침투하지 않도록 방수철저


수분침투에 의한 LBS 고장




◎  COS

  - 변압기등 단락보호용, 단상 분기선에 설치하여 과전류 보호
  - 전력용 퓨즈와 달리 퓨즈 용단 시 COS퓨즈링크만 교환
  - 정격: 25.8kV, 30/50/100A




◎  COS 고장사례


◎  COS 고장 예방대책
  - 정기 안전점검 시 COS홀더 피복통 수분흡습 여부 점검

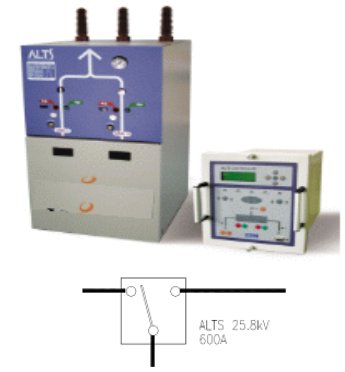

◎  ALTS(자동전환스위치)

   - 주전원 정전 또는 기준전압 이하시 예비전원으로 자동절환
   - 조작은 자동, 수동전환 가능
   - 정격: 25.8kV, 600A

◎  ALTS(자동전환스위치) 고장사례


모선 지지애자 절연파괴 소손





◎ MOF 과전류 강도란?

  ♣ 설치점 사고전류에 견디는(열적, 기계적) 용량
     - EX)  MOF CT비가 100/5A의 경우 40배란?
              1차 정격전류 100A의 40배까지 견디는 용량, 즉 4000A까지 견디는 강도를 말함(1~3초)

  ♣ 계기용 변성기 과전류 강도선정

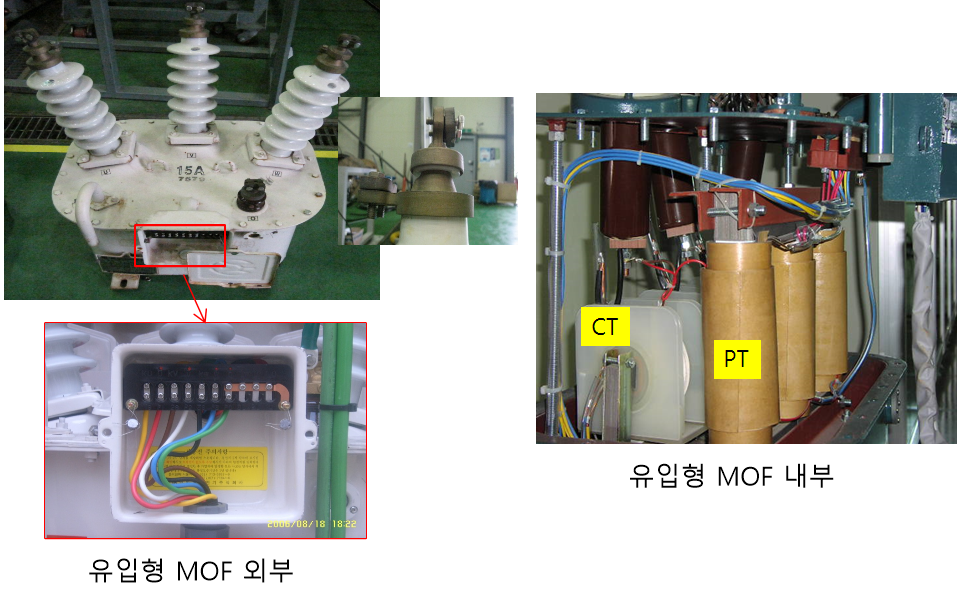

◎ MOF(계기용 변성기)  구조



◎  MOF 고장사례

CT부분 소손

◎ 계기용 변성기 점검 및 시험

  - 외함상태, 붓싱상태, 설치상태
  - 변류기의 과전류 강도, 절연상태, 전력량계의 외함변형, 전력량계의 설치환경



◎  MOF 고장사례

MOF 소손사진

MOF소손사진2
