전력량계 보는법, 전력량계산, 전력요금계산, 저압전력량계, 현재 전력량계산방법, 전달 전력량 계산방법, 전력량계 결선



목차



1 전력량계의 정의

2. 전력량계 보는법

1) 고압 전력량계 보는법

2) 저압 전력량계 보는법

  ◈ Advanced E타입 전력량계

    ♣ 전력량 요금계산

   ◈ G타입 전자식 전력량계 보는법 (1종)

   ◈ 전력량계 1종, 2종 3종의 차이

   ◈ 전력량계 결선





▣ 전력량계 정의

연결되어 있는 회로의 사용전력을 시간에 따라 적산하여 측정하고, 기록하는 전기계기의 하나



전력량계 계량기

 </p

▣ 전력량계 보는 법

    ■ 고압전력량계 보는 법

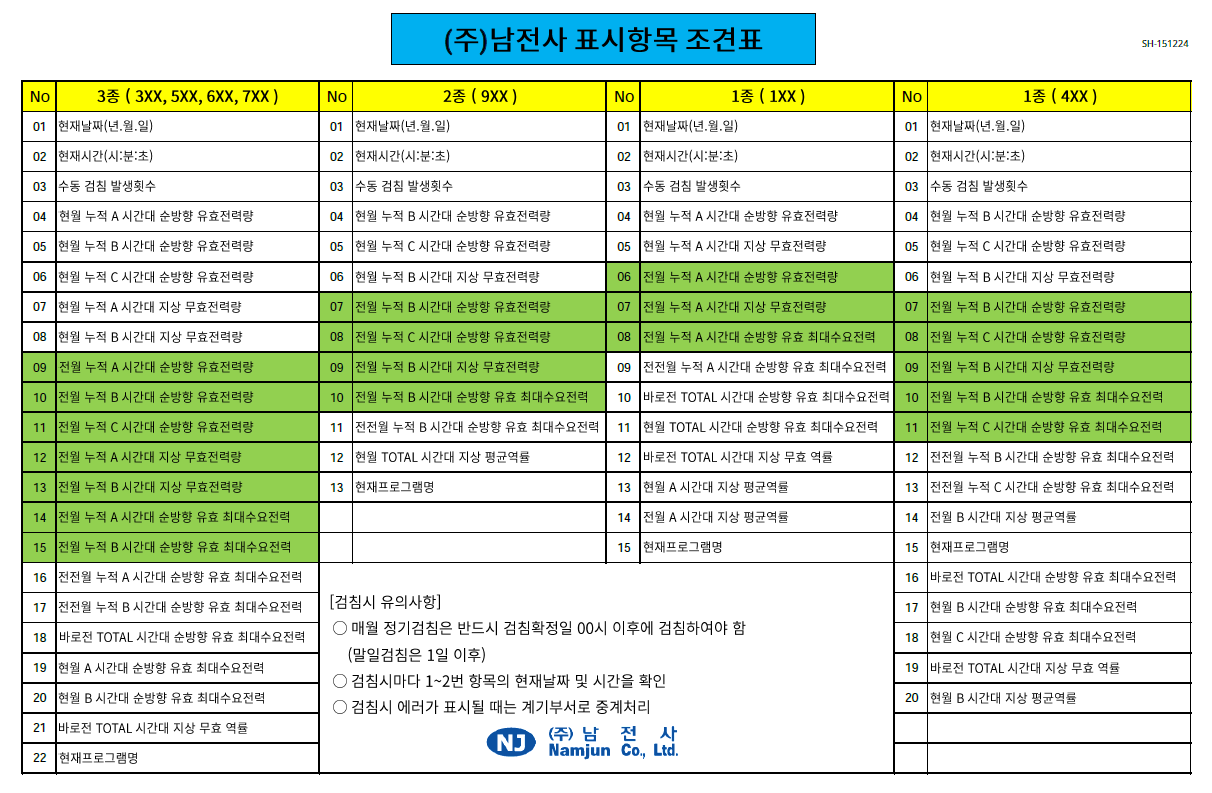

고압 전력량계 조견표입니다





일단 현재 고압 전력량계에서 전기사용신청시 몇종으로 신청하셨는지 알아야 합니다.

1종과 2종, 3종 구분하는 방법은 한전 사이트에서도 확인이 가능하며,

현장에서는 조견표가 몇번까지 있는지 기다리시면 확인이 가능합니다(각 항목마다 6초 소요)

1종(1XX)은 15번까지 표시, 1종(4XX)는 20번까지 표시

3종은 22번까지 표시등



여기서

1XX, 4XX, 3XX는 계약 종별로  일반용(갑), 교육용은 4XX이고, 주택용 고압아파트는 보통 1XX입니다



현재 어떤 종인지 확인 하셨다면





◈  1종 고압으로 지난달 사용량을 알고 싶으시다면



전력량계 06번 전월 누적 순방향 유효전력량

전력량계 07번 전월 누적  지상 무효 전력량

전력량계 08번 전월 누적  순방향 유효 최대수요전력을 기록하시면 됩니다



그리고 전력량요금을 알고 싶으시다면

전력량 요금 =전력량 단가* 전력량



전력량= 전월 순방향 유효전력량(06번) - 전전월 순방향 유효전력량



전력량 단가는 아래의 첨부파일과 같습니다



24.04.01_kepco_electric_charges_list_total.pdf

1.07MB









    ■ 저압 전력량계 보는 법

        ◈ Advanced E타입 전력량계



1. 전력량계의 좌측 상단에 항목표시번호가 보일것임(현재 01, 빨간색 동그라미안)

2. 이것이 오른쪽 표시항목 조견표의  항목표시번호 01(수전), 표시내용(1종)의 현재 날짜를 알려줌

   * 보통 표시내용(1종), 표시내용(2종) 구분이 있는데  AE타입은 다 1종이라고 생각하면 됨

3. 그리고 현재 전력값은 좌측상단 항목표시번호가 02로 뜨면 이것은 현재시간을 알려줌

현재시간 13시 56분 50초

03번 정기검침일: 현재 02일로 셋팅

04번 이 전월 누적 수전 유효전력량이 지난달 누적 전력량 지침값임

 - 검침원이 적어가는 숫자 이며,  전력량계 요금고지서에 찍히는 값

 - 21.04.02일 찍히는 전력량값

05번 전월 누적수전 유효전력 최대수요전력

  - 전월 15분중 가장많이 사용한 전력 사용량

06번 전전월 누적수전 유효최대 수요전력

  - 전전월중 15분중 가장 많이 사용한 전력사용량

07번 현재 누적수전 유효 전력량은 현재 지금이순간까지 사용한 유효 전력량이며

이는 04번 전월 누적 수전 유효전력량보다 큼(21.04.05일 전력량)

- 이번달에 얼마정도 썻는지 확인하려면 07번 숫자 - 04번 숫자를 빼면 됨



♣ 전력량 요금계산

   그럼 오늘이 9월 3일인데 8월요금은 얼마나 나올지 계산하는 방법은?



전력량 계산 = 지금 전력량계에서 4번의 유효전력량 값 - 지난달 요금 고지서(7월요금)에서 계량값

                     =(ex) 4519.3 - 4310 =209.3kW



네이버 전기요금 계산기에 해당 전력량 입력

https://search.naver.com/search.naver?sm=tab_hty.top&where=nexearch&ssc=tab.nx.all&query=%EC%A0%84%EA%B8%B0%EC%9A%94%EA%B8%88%EA%B3%84%EC%82%B0%EA%B8%B0&oquery=%EC%A0%84%EB%A0%A5%EC%9A%94%EA%B8%88%EA%B3%84%EC%82%B0%EA%B8%B0&tqi=iY6FQsqpts0ssPkcUKlssssstT8-501210

전기요금계산기 : 네이버 검색

209kW, 주택용 저압, 대가족 해당없음 하면 약 34,620원 이렇게 나오네요 ^^



누진세 관련

주택용 저압의 경우 1단계, 2단계, 3단계로  사용량요금 단가가 달라집니다.

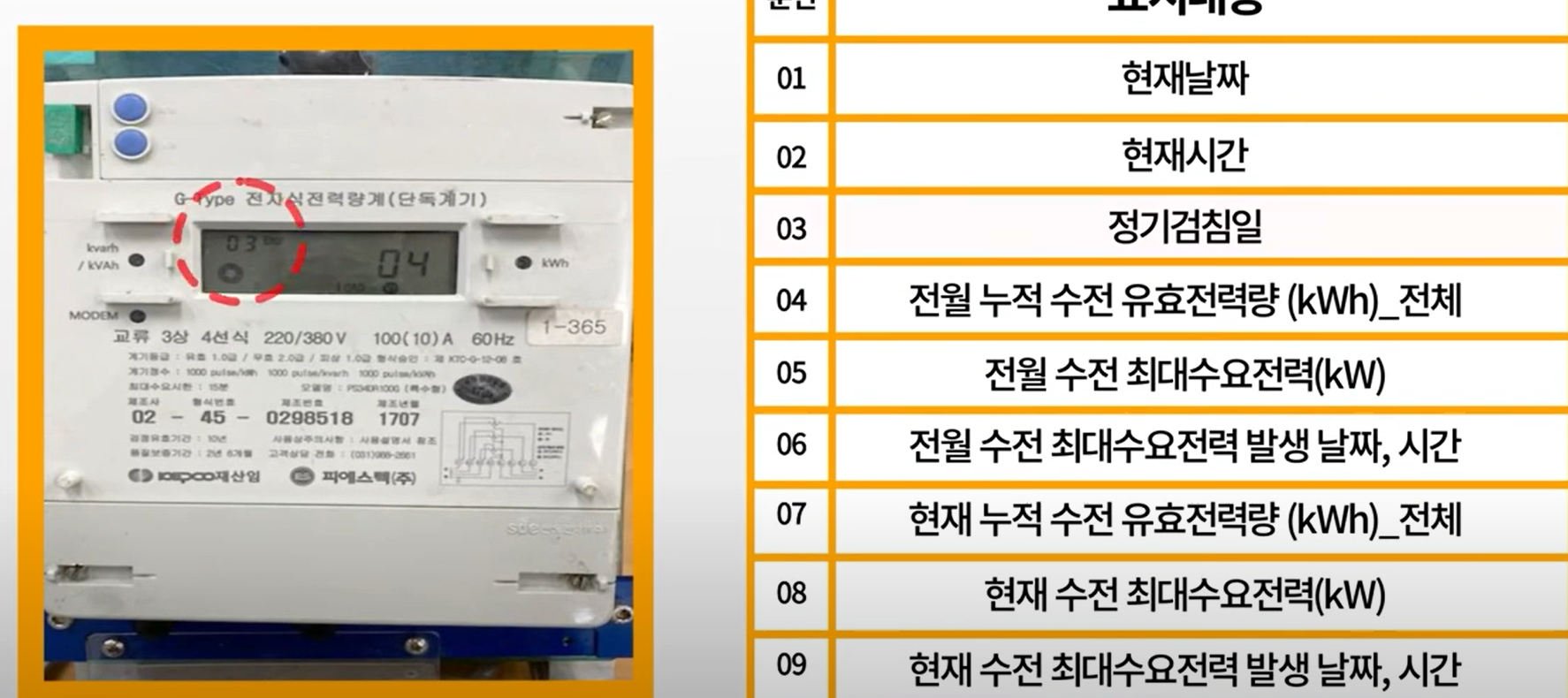

 ◈ G타입 전자식 전력량계 보는법 (1종)

 삼상주택용과, 일반용으로 쓰이는 계량기



1. 조견표 표시항목 01번으로 현재날짜로 21.04.05로 표시하고 있음



2. 조견표 표시항목 02번으로 당시 찍을 시간을 표시



3. 조견표 표시항목 03번으로 정기검침일이 04일로 셋팅





4. 조견표 항목 4번으로 전월 누적 수전 유효전력량을 가리키며  검침원이 방문해서 적어가는 숫자임

 즉 정기검침일 당일 누적된 숫자로 1달동안 똑같은 숫자가 나타남



5 .조견표 항목 5번으로 전월 수전 최대 수요전력값 : 15분동안 최대로 많이 쓰는 양을 나타냄

6. 조견표 항목 6번은 최대수요전력이 발생한 날짜 시간을 알려줌

7. 조견표 항목 7번은 현재 지금쓰고 있는 유효전력량 누적값을 알려줌



◈ 전력량계 1종, 2종 3종의 차이

1종은 하루의 전력량을 1개로 나눠서 계산하는 것이고

3종은 A(중간부하 시간), B(최대부하시간), C(경부하시간)으로 3개로 나눠서 적산하는 것을 말합니다

예를들어 아래와 같이 경부하와 중간부하, 최대부하 시간대 각 전력량 요금이 다르기 때문에  따로 적산하는 것이고



봄,가을철, 여름철, 겨울철 마다 경부하 중간부하, 최대부하시간대가 각각 다릅니다.







▣전력량계 결선
